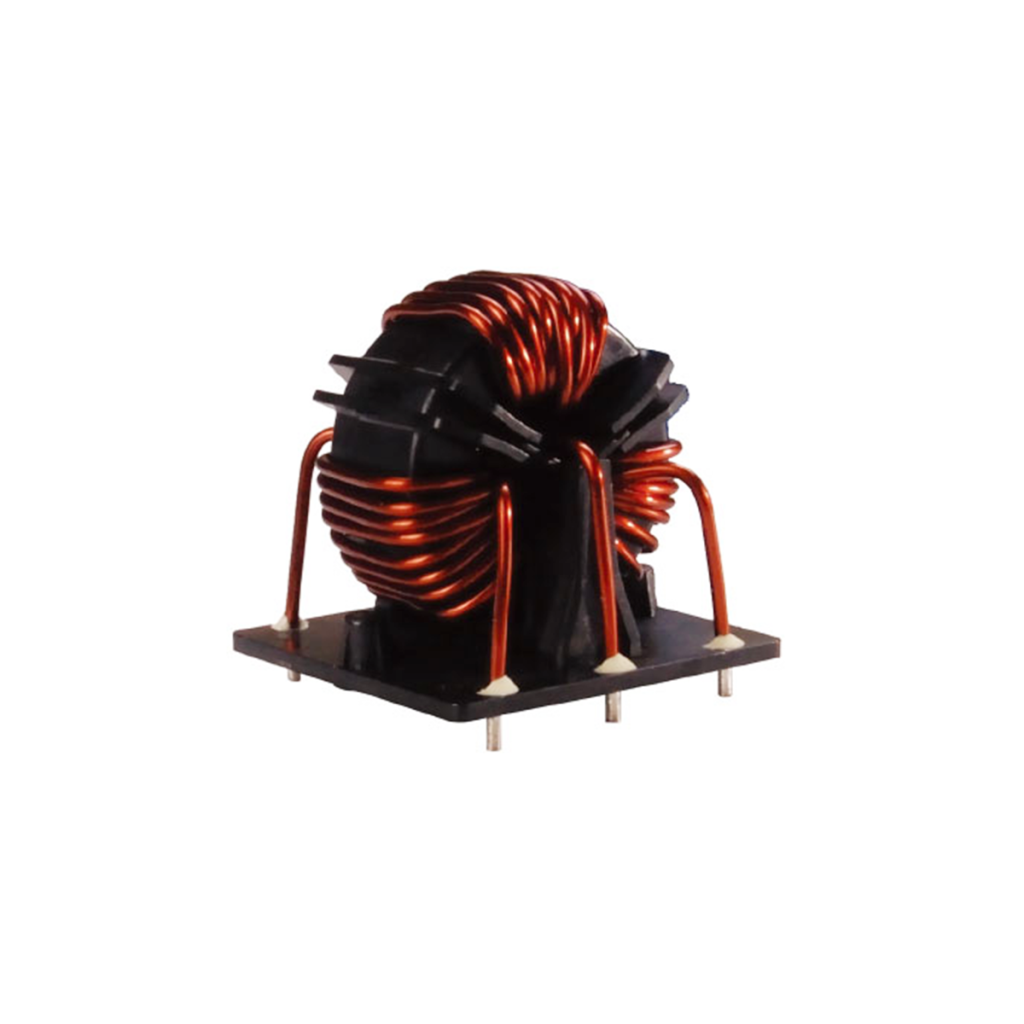

LB231

Serie LB Choques de modo común

Los choques toroidales de modo común de la serie LB231 permiten filtrar eficazmente las líneas de alimentación con señales en fase de igual amplitud, lo que ayuda a los equipos a cumplir estrictos requisitos de emisiones eléctricas.
Se pueden filtrar amplios rangos de frecuencia conectando en serie choques de modo común de alta y baja inductancia. Las señales de modo diferencial pueden atenuarse considerablemente si se utilizan condensadores de entrada y salida.

Enciclopedia relacionada

Los inductores son componentes eléctricos pasivos de dos terminales que almacenan energía en un campo magnético cuando circula corriente eléctrica por ellos. Por lo general, consisten en un hilo aislado enrollado en forma de bobina alrededor de un núcleo. Los choques de modo común actúan como inductores electrónicos pasivos que filtran frecuencias. Atenúan específicamente las frecuencias altas y permiten el paso de las bajas a través de un sistema electrónico. Por estas propiedades, han demostrado ser muy útiles en los transformadores eléctricos.

Construcción
Los choques de modo común constan de un núcleo magnético o ferromagnético y dos devanados de hilo dispuestos como inductores toroidales. Ambos devanados son idénticos, salvo que están enrollados en sentidos opuestos. El choque puede ser grande o pequeño y no tiene un número fijo de espiras; la bobina primaria recibe corriente de la red de CA y la transmite al devanado secundario. Esto crea un equilibrio al cancelar el flujo de la bobina primaria. Cuando se utiliza corriente de modo común en distintos circuitos, el choque bloquea el ruido de la red de CA.
Cómo elegir el choque adecuado
Para elegir el choque de modo común adecuado, es fundamental conocer el grado de supresión del ruido de modo común necesario. Una técnica para lograr la máxima eficacia consiste en seleccionar la frecuencia más baja a la que debe suprimirse el ruido de modo común. Para oponerse al ruido sin afectar a la señal, se aplica una impedancia alta a las frecuencias no deseadas. El ruido no deseado se cancela cuando las señales se compensan por igual en el choque de modo común.

Los mejores choques filtran las corrientes de interferencia electromagnética no deseadas sin degradar la señal y eliminan eficazmente las frecuencias no deseadas de las líneas de alimentación. Los choques de modo común también pueden utilizarse para generar interferencias de radiofrecuencia en redes que no emplean cables de par trenzado sin blindaje. El efecto global es una impedancia nula creada al conectar brevemente las señales al potencial de tierra.

¿Por qué se llaman así?
Quizá se pregunte por qué se denominan choques «de modo común». La razón es que están presentes tanto en el conductor neutro como en el de línea. Ahora que sabe qué es un choque de modo común, cómo se construye y cómo funciona, podemos ayudarle a encontrar el adecuado para su aplicación.
