BCT10260

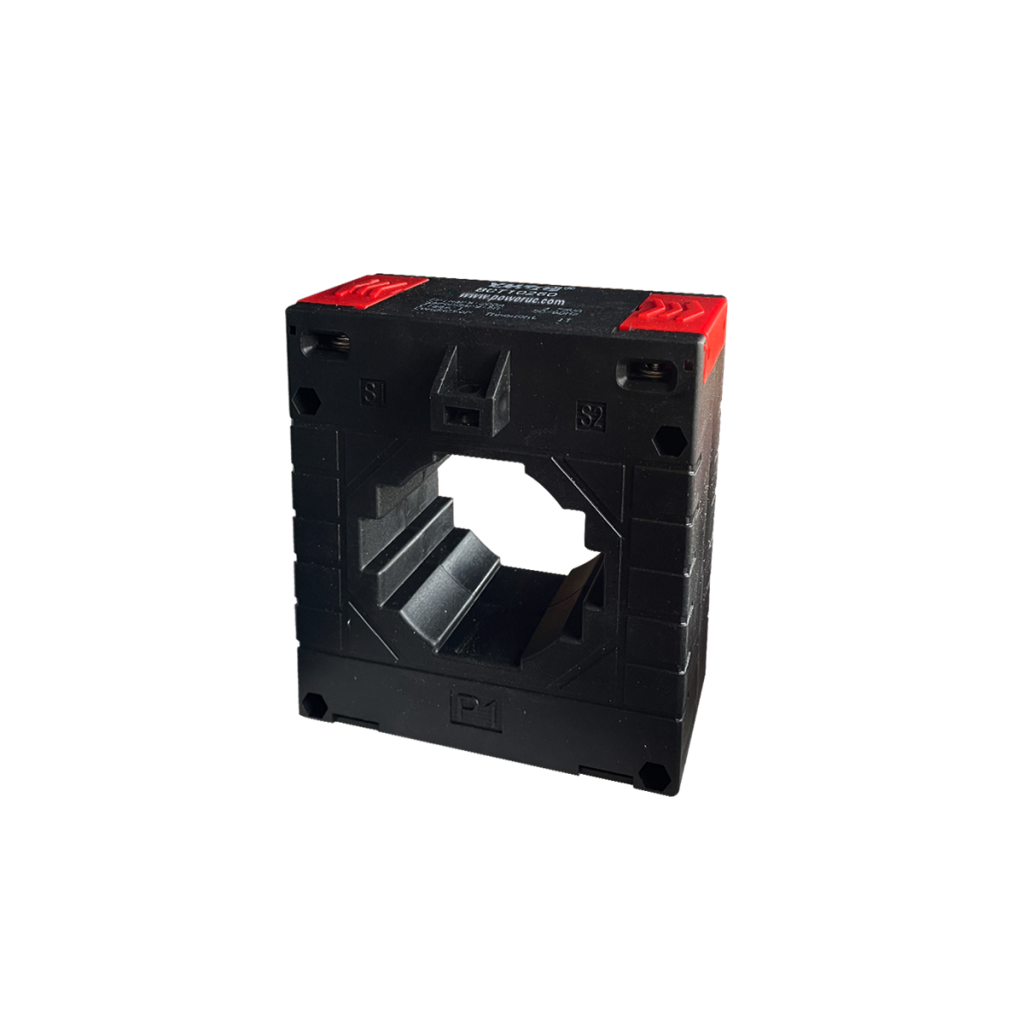

BCT10260: transformador de corriente de baja tensión con núcleo cerrado y salida de 5 A

Introducción:

Los transformadores de corriente de baja tensión con núcleo cerrado de la serie BCT10260 están diseñados para medir corriente y energía eléctrica o para la protección mediante relés en sistemas de CA con una frecuencia nominal de 50 Hz/60 Hz y una tensión nominal de 0,72 kV o inferior.
El producto es un transformador de corriente con carcasa de plástico, ampliamente utilizado en armarios eléctricos completos. Puede instalarse mediante fijación a una barra colectora o a una placa base. Admite la instalación en cualquier orientación, y el conductor primario puede ser una barra colectora o un cable.

Características:

• Los bornes de salida están protegidos por una cubierta de sellado desmontable
• Varias opciones de instalación
• Salida por bornes
• Abertura de detección de 61 mm × 51 mm o ⌀51 mm para medición sin contacto
• Rango de medición de 200 A a 1200 A
• Clase de precisión 0,2S; 0,2; 0,5; 1

Especificaciones técnicas:

• Tipo de montaje: sobre placa base / suspendido / en carril DIN
• Corriente de salida: 0,1 A, 1 A, 5 A (personalizable)
• Material del núcleo: chapa de acero al silicio
• Lugar de instalación: interiores
• Resistencia a la llama: UL94-V0
• Normas aplicables: IEC 61869-2
• Temperatura de funcionamiento: -20 °C ~ +60 °C
• Temperatura de almacenamiento: -25 °C ~ +65 °C
• Altitud: ≤1000 m
• Condiciones atmosféricas: sin contaminación grave
• Rigidez dieléctrica: 3,5 kV CA/1 min, 50 Hz (secundario/carcasa)

Aplicaciones:

Medición, monitorización y protección de la corriente en cableado y equipos eléctricos, y sistemas de monitorización energética del IoT.
Medición de corriente y potencia en motores eléctricos, iluminación, compresores de aire, sistemas de calefacción y ventilación, equipos de aire acondicionado y sistemas de control automatizado.

¿Por qué elegir un transformador de corriente con núcleo cerrado y salida de 5 A?

Los transformadores de corriente con núcleo cerrado tienen un núcleo permanentemente cerrado, por lo que es necesario desconectar el conductor durante la instalación. Son ideales para instalaciones nuevas y entornos exigentes. Su diseño robusto los hace adecuados para aplicaciones comerciales. Su salida estándar de 5 A permite utilizarlos con medidores de potencia y de energía de altas prestaciones.
