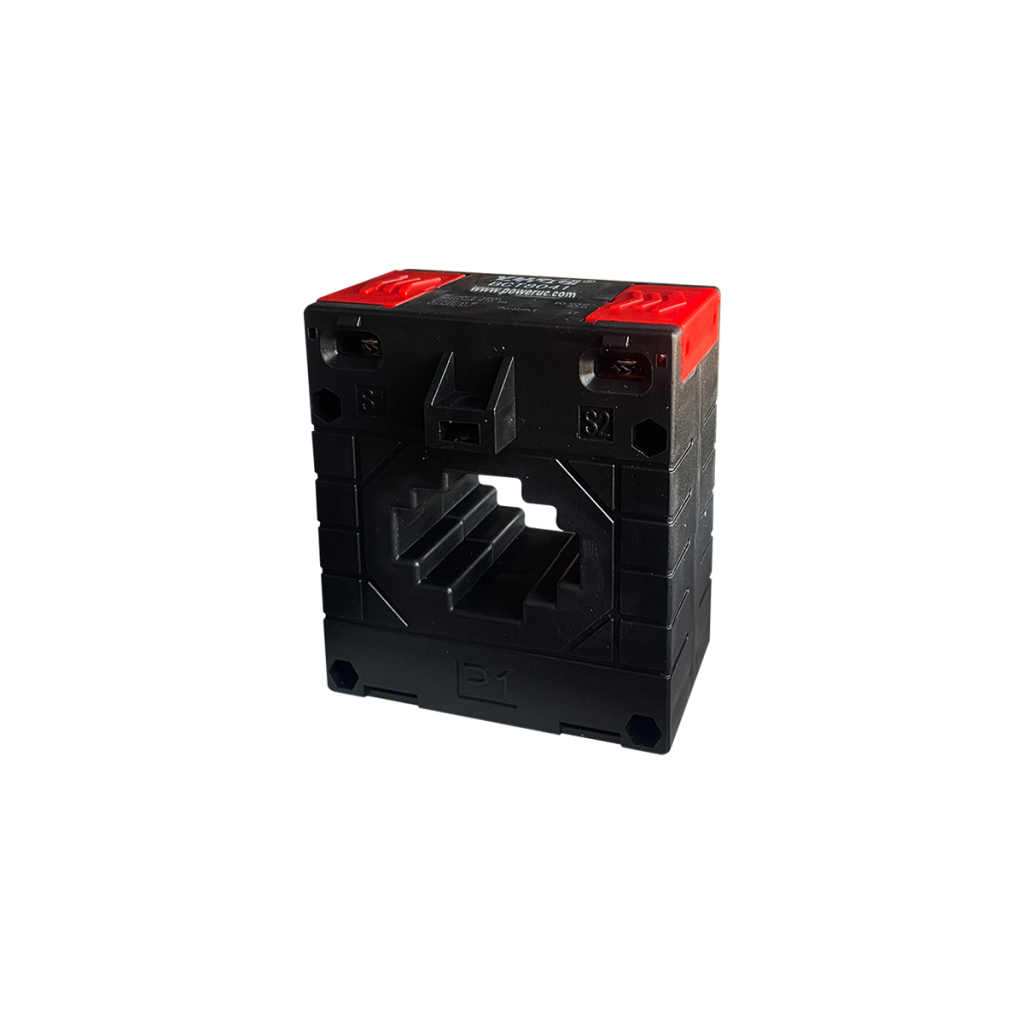

BCT8041

BCT8041, transformador de corriente de núcleo cerrado de baja tensión, 5 A

Introducción:

Los transformadores de corriente de núcleo cerrado de baja tensión de la serie BCT8041 están diseñados para medir la corriente y la energía eléctrica o para la protección mediante relés en sistemas de CA con una frecuencia nominal de 50 Hz/60 Hz y una tensión nominal de 0,72 kV o inferior.
El transformador tiene una carcasa de plástico y se utiliza ampliamente en armarios eléctricos completos. Puede fijarse a una barra colectora o a una placa base. Se puede instalar en cualquier orientación y el conductor primario puede ser una barra colectora o un cable.

Características:

• Los terminales de salida están protegidos por una cubierta de sellado desmontable
• Varias opciones de instalación
• Salida por terminales
• Abertura de detección de 41 mm × 31 mm para medición sin contacto
• Rango de medición de 150 A a 600 A
• Clase de precisión 0.2S;0.2;0.5;1

Especificaciones técnicas:

• Tipo de montaje: sobre placa base, suspendido o en carril DIN
• Corriente de salida: 0,1 A, 1 A, 5 A (personalizable)
• Material del núcleo: chapa de acero al silicio
• Lugar de instalación: interiores
• Resistencia a la llama: UL94-V0
• Normas aplicables: IEC 61869-2
• Temperatura de funcionamiento: de -20 °C a +60 °C
• Temperatura de almacenamiento: de -25 °C a +65 °C
• Altitud: ≤1000 m
• Condiciones atmosféricas: sin contaminación grave
• Rigidez dieléctrica: 3,5 kV CA durante 1 min a 50 Hz (entre secundario y carcasa)

Aplicaciones:

Medición, supervisión y protección de corriente en cableado y equipos eléctricos, y en sistemas IoT de supervisión energética.
Medición de corriente y potencia en motores eléctricos, iluminación, compresores de aire, sistemas de calefacción y ventilación, equipos de aire acondicionado y sistemas de control automatizado.

¿Por qué elegir un transformador de corriente de núcleo cerrado de 5 A?

Los transformadores de corriente de núcleo cerrado tienen un núcleo permanentemente cerrado, por lo que es necesario desconectar el conductor para instalarlos. Su diseño resistente los hace idóneos para proyectos nuevos, entornos exigentes y aplicaciones comerciales. Gracias a su salida estándar de 5 A, son compatibles con medidores de potencia y energía de alto rendimiento.
