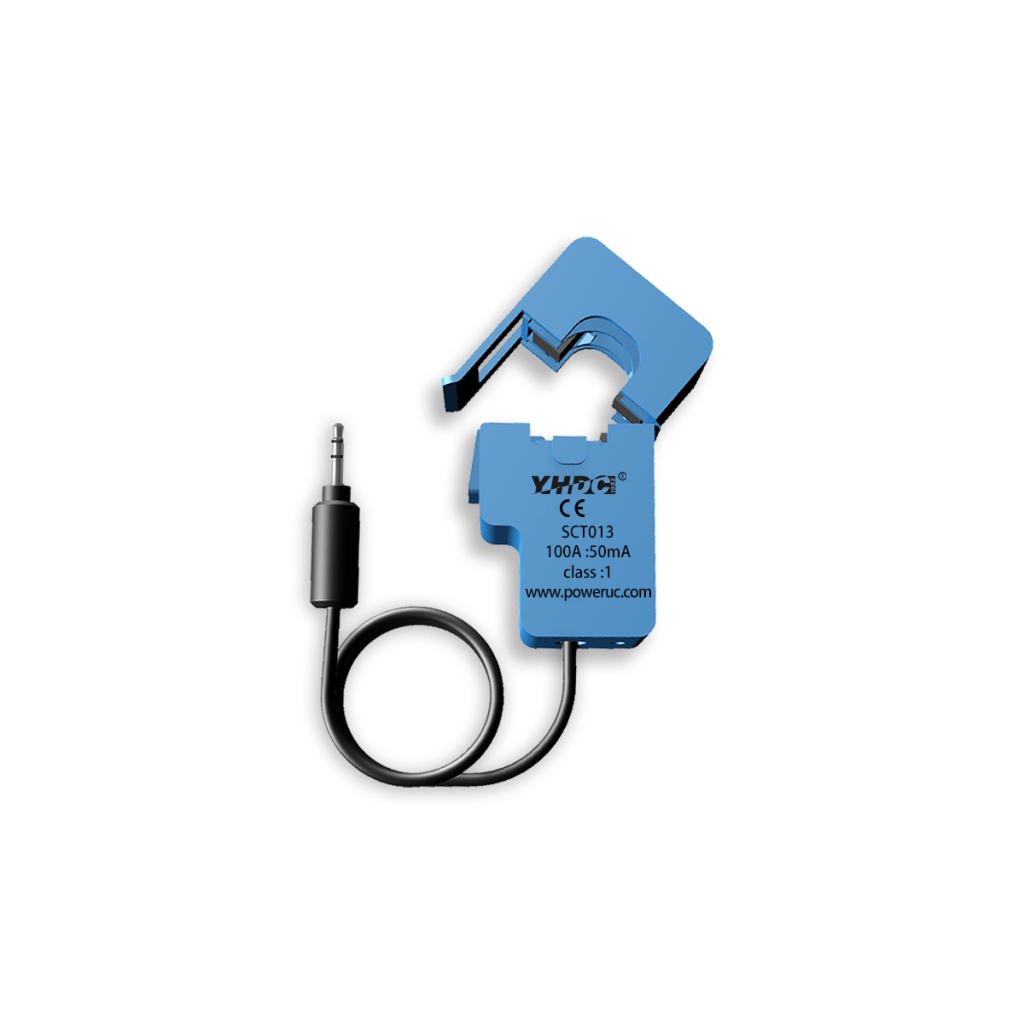

SCT013: transformador de corriente de núcleo partido

La serie SCT013 es una gama de transformadores de corriente de núcleo partido compactos desarrollada por YHDC para medir la corriente sin intervenir en el circuito. Se utiliza ampliamente en sistemas de supervisión energética y submedición de edificios que requieren una instalación sin interrumpir la alimentación, especialmente en edificios comerciales existentes.

Aplicaciones habituales

• Sistemas de supervisión energética de edificios (BEMS / EMS)

• Submedición en edificios comerciales y públicos

• Medición sin intervención en instalaciones existentes. La serie SCT013 forma parte de la plataforma de transformadores de corriente de núcleo partido de YHDC y ofrece un rendimiento constante en distintos rangos de corriente.

Características principales

• Diseño de núcleo partido para instalar sin intervenir en el circuito
• Estructura compacta para cuadros con espacio limitado
• Mecanismo de bloqueo de seguridad para una instalación firme
• Salida por cable con conector de audio estándar de 3,5 mm
• Conector RJ12 opcional disponible bajo pedido

Especificaciones técnicas:

• Tipo de montaje: suspendido (en línea)
• Material del núcleo: ferrita
• Normas aplicables: IEC 61869-2
• Temperatura de funcionamiento: -25 °C a +70 °C
• Temperatura de almacenamiento: de -30 ℃ a +90 ℃
• Rango de frecuencia: 50 Hz-1 kHz
• Grado de protección contra el agua: IP00
• Rigidez dieléctrica: entrada (conductor desnudo)/salida: 800 V CA durante 1 min a 50 Hz; salida/carcasa: 3,5 kV CA durante 1 min a 50 Hz
