Select all specifications to view price and stock.

Descripción general

Los transformadores de corriente de núcleo partido suelen instalarse en líneas eléctricas o equipos que transportan corrientes elevadas y transmiten las señales de corriente medidas para su monitorización, medición o protección.

Introducción:

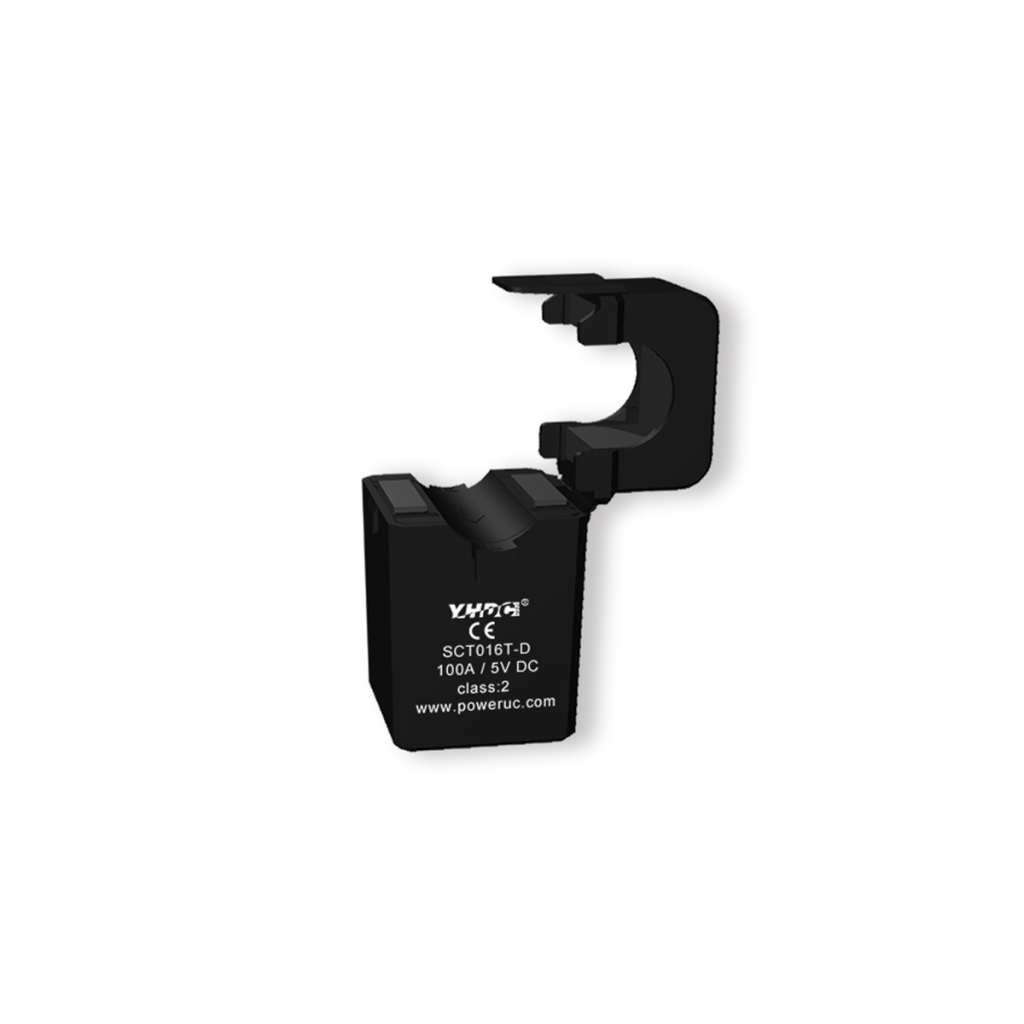

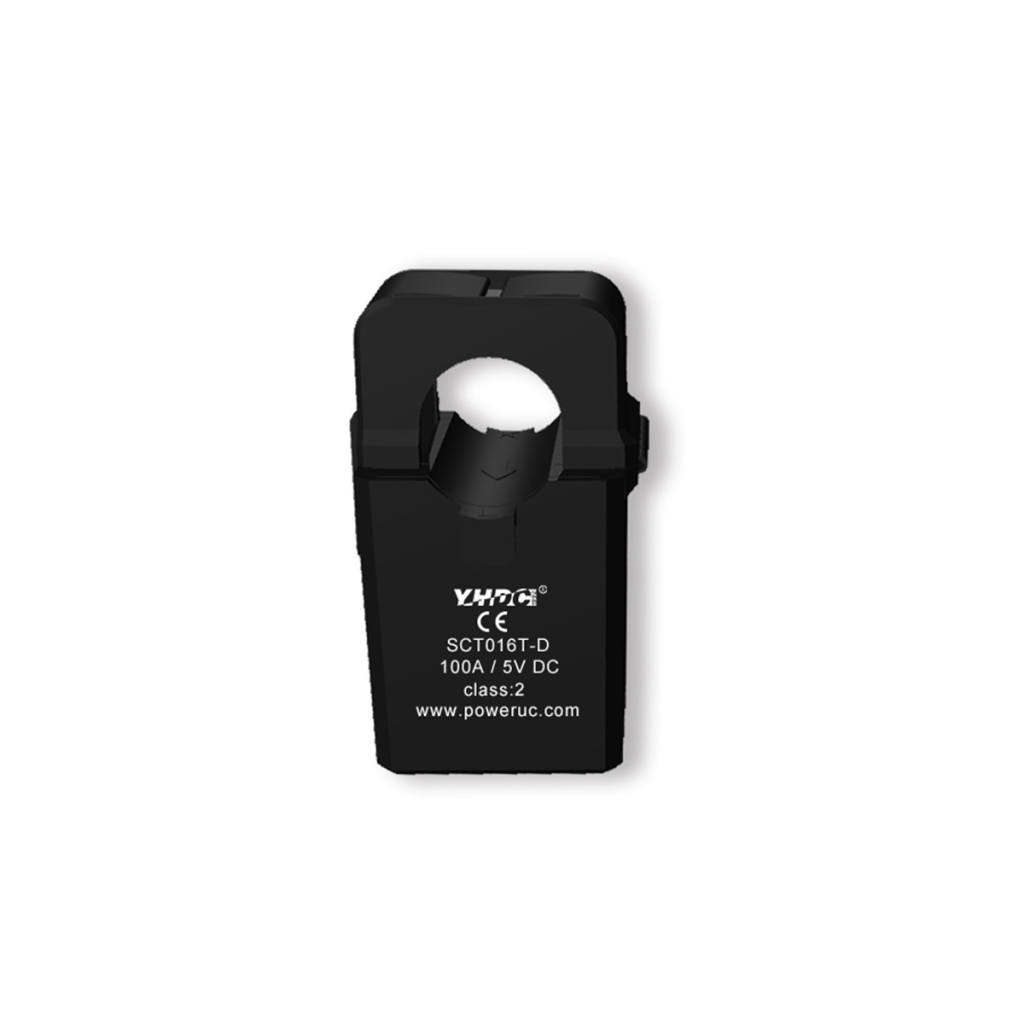

Los transformadores de corriente de núcleo partido SCT016T-D de YHDC se han diseñado específicamente para ser pequeños y fáciles de abrir. Proporcionan aislamiento galvánico entre el circuito primario de corriente CA y el circuito secundario de salida de 0-5 V CC. Se pueden colocar fácilmente sin alterar ni desconectar los cables principales que monitorizan.

Características:

  • Cierre de seguridad
  • Instalación sencilla
  • Salida mediante bornes de tornillo
  • Autoalimentado
  • Abertura de medición de ⌀16 mm para medición sin contacto

Especificaciones técnicas:

  • Tipo de montaje: suspendido (en línea)
  • Material del núcleo: ferrita
  • Temperatura de funcionamiento: -25 ℃ ~ +60 ℃
  • Temperatura de almacenamiento: -30 ℃ ~ +90 ℃
  • Rango de frecuencia: 50 Hz-1 kHz
  • Rigidez dieléctrica: entrada (conductor desnudo)/salida: 800 V CA durante 1 min a 50 Hz; salida/carcasa: 3,5 kV CA durante 1 min a 50 Hz

Aplicaciones:

Control remoto de la medición de corriente mediante PLC distribuidos para procesos en sistemas SCADA.
Seguimiento de la tendencia de carga de motores críticos (compresores, equipos de combustible, etc.) y otras cargas de hasta 150 A.

Detalles del producto

Índice técnico
Tipo de núcleoNúcleo partido
Material del núcleoFerrita
Tipo de montajeSuspendido (en línea)
Diámetro de la aberturaΦ16 mm
Corriente nominal de entrada30 A-100 A
Tipo de salidaCC
Corriente nominal de salida1 V, 3 V, 5 V, 10 V
Exactitud1 %
Rigidez dieléctrica3,5 kV CA durante 1 min a 50 Hz (entre carcasa y salida)
Rango de frecuencia50 Hz-1 kHz
Tipo de conexiónBorne de tornillo
