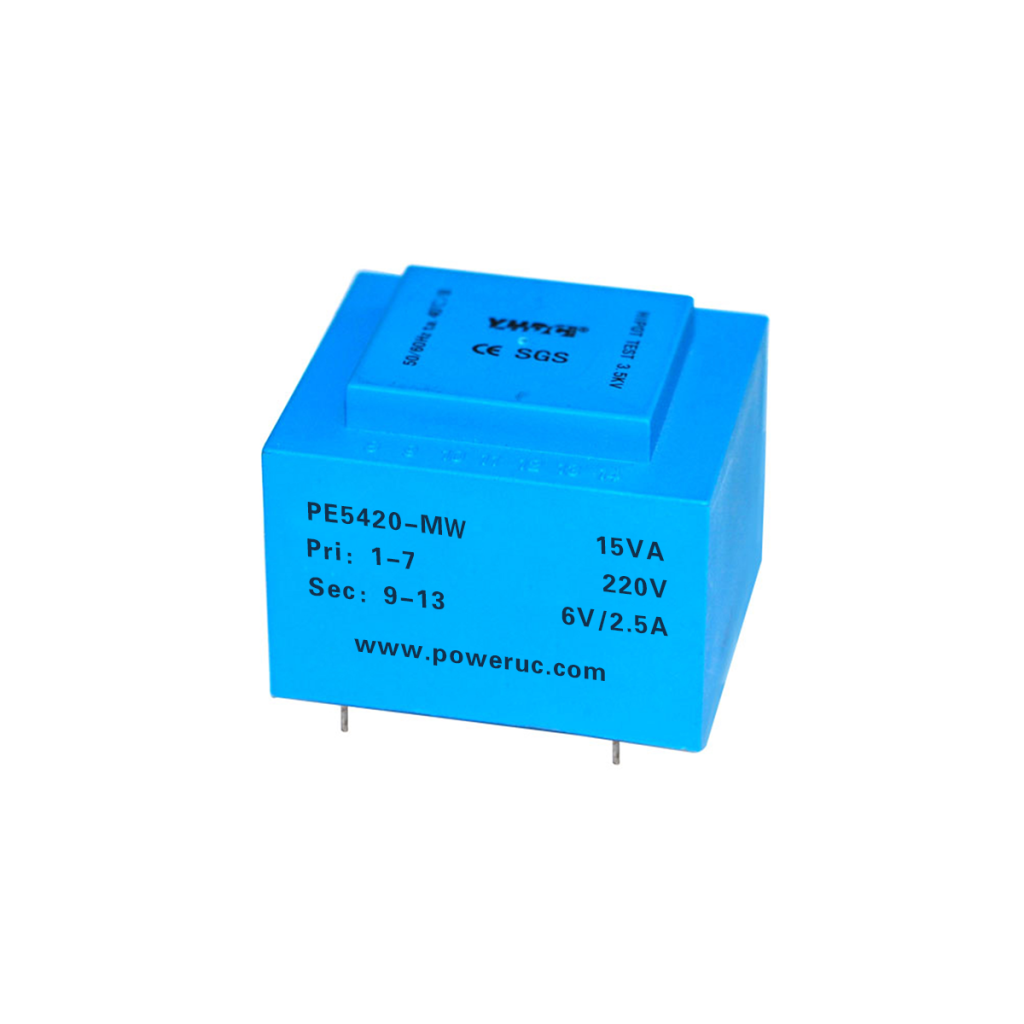

PE5420-MW

DESCRIPCIÓN GENERAL

Los transformadores para placa de circuito impreso se moldean al vacío y, por ello, tienen una tensión de prueba muy alta.

Instalados en la placa de circuito impreso, proporcionan aislamiento eléctrico como transformadores de alimentación o un aislamiento eléctrico seguro entre los lados de entrada y salida como transformadores de aislamiento o de seguridad.

La amplia gama de soluciones estándar de YHDC ofrece la alimentación adecuada para su circuito, desde transformadores para placa de circuito impreso con protección total o limitada contra cortocircuitos hasta modelos sin protección contra cortocircuitos.

Tamaño compacto con alta potencia de salida. Doble tensión de entrada y salida para conexiones en serie o en paralelo. Potencia de salida de 0.35 VA a 60 VA.

Características:

1. Encapsulado al vacío en resina epoxi, sometido a envejecimiento a alta temperatura durante 6 horas a 100℃, con una vida útil de 20 años y alta rigidez dieléctrica
2. Acero al silicio laminado H18 de alta calidad, bajo aumento de temperatura y alta eficiencia
3. Plástico técnico PBT, respetuoso con el medio ambiente e ignífugo, que no se deforma a 120℃
4. Estructura bien diseñada, instalación sencilla, bajo nivel de ruido, alta resistencia a las vibraciones, sellado impermeable y resistente a la humedad

Especificaciones técnicas:

Tipo de montaje: PCB

Resistencia a la llama: UL94-V0

Clase de aislamiento: B

Temperatura de funcionamiento: -30℃～+40℃

Frecuencia de funcionamiento: 50 Hz～60 Hz

Rigidez dieléctrica: Prim./Sec. 3.75KV 50Hz 1min 5mA, Sec./Sec. 500V 50Hz 1min 5mA
