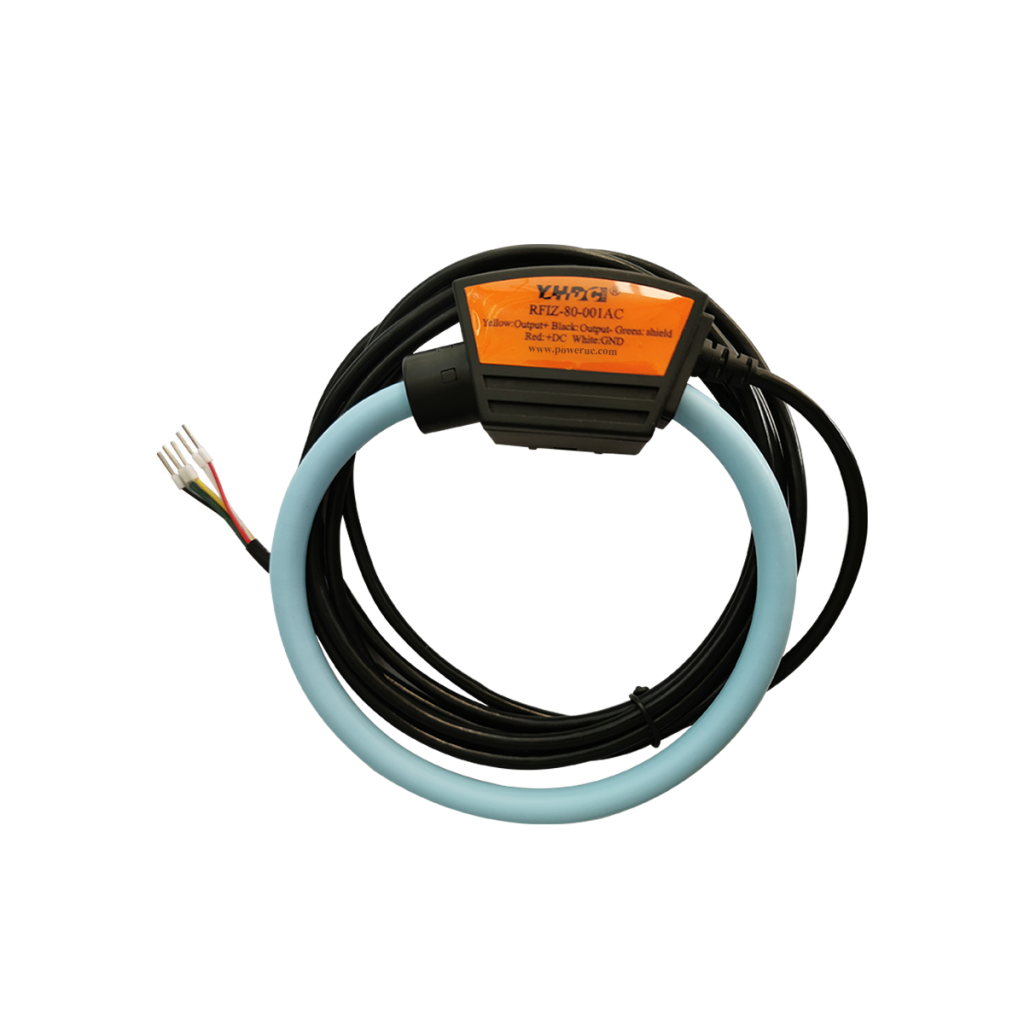

Sensores de corriente flexibles con bobina Rogowski RFIZ

Sensores de corriente flexibles con bobina Rogowski

Las bobinas de la serie RFIZ-AC pueden utilizarse en aplicaciones de medición monofásica y trifásica. El circuito integrador incorporado
simplifica la instalación del cableado y permite obtener salidas de 0 a 2 V CA y de 0 a 100 mA CA. La corriente nominal de entrada puede seleccionarse entre 1 A y 10 kA.

Las bobinas de la serie RFIZ-DC pueden utilizarse en sistemas SCADA y aplicaciones con PLC. El integrador de tensión incorporado simplifica la instalación del cableado;
proporciona una salida de tensión CC de 0 a 2 V en valor eficaz verdadero, y la corriente nominal de entrada puede seleccionarse entre 1 A y 10 kA.

Introducción

Medición con aislamiento CAT III
Carcasa de plástico aislante conforme a UL94-V0
Cumple las directivas CE y RoHS III
Cumple la norma IEC 61869-2
Grado de protección IP67

Características

Flexible y ligero
Sin peligro por circuito secundario abierto
Alta tensión de salida secundaria y error de linealidad reducido
Instalación fácil y rápida en líneas eléctricas sin interrumpir el suministro
Circuito integrador incorporado

Aplicaciones

RFIZ-AC

Supervisión de corrientes muy altas
Medición del rizado de CC
Supervisión de armónicos y transitorios
Sistemas de supervisión y control de potencia
Aplicable a contadores electrónicos de energía
Supervisión de corrientes de fuga

RFIZ-DC

Supervisión y análisis de potencia
Supervisión de armónicos y transitorios
Control de máquinas de soldadura
Supervisión de corrientes de fuga
Medición de corrientes altas
Control mediante PLC

¿Por qué utilizar una bobina Rogowski?

La bobina Rogowski, también conocida como transformador de corriente flexible, es un dispositivo eléctrico idóneo para medir en tiempo real corrientes alternas en redes eléctricas mediante el principio de inducción electromagnética. Por su alta precisión, elevado grado de aislamiento galvánico, seguridad y bajo consumo, el transformador de corriente flexible se utiliza ampliamente en campos como la metalurgia, la galvanoplastia y la soldadura.
