Transformadores de corriente de núcleo partido

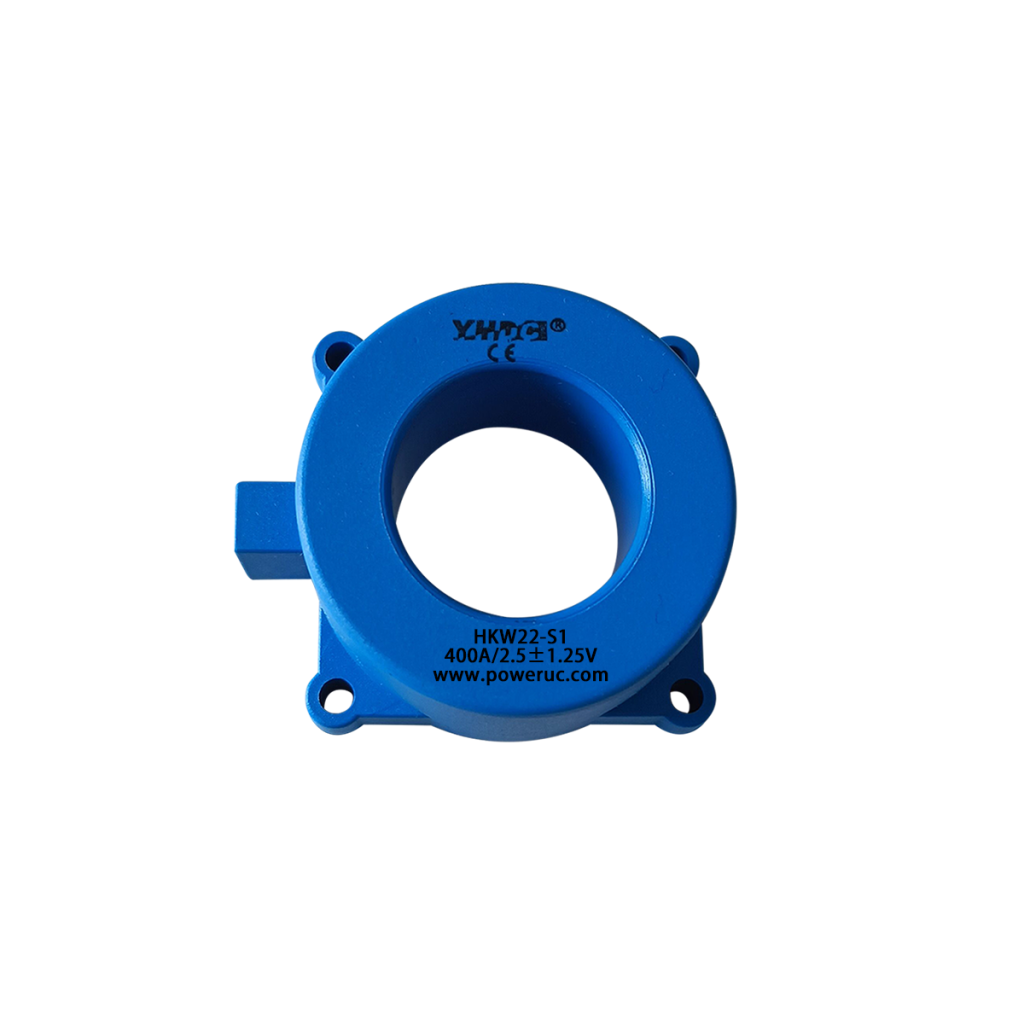

El HKW22-S1 es un sensor de corriente de efecto Hall de lazo abierto para medir corrientes de CC, CA y corrientes pulsadas de 200 A a 800 A RMS, con aislamiento galvánico y montaje en placa de circuito impreso para aplicaciones de baja tensión. Abertura de 22 mm de diámetro para el conductor primario. Alimentación única de 0 y +5 V, salida de tensión, offset ratiométrico, ganancia fija y acceso a la referencia.
Principio de medición por efecto Hall
Aislamiento galvánico entre
los circuitos primario y secundario
Bajo consumo de energía
Alimentación única de +5 V
Offset ratiométrico
Carcasa de plástico aislante reconocida
conforme a UL 94-V0
Fijación mediante tuercas y tornillos M3
Tamaño reducido y ahorro de espacio
Un único diseño para un amplio rango de corrientes
nominales
Alta inmunidad a las interferencias externas
Entrada/salida Uref.
Accionamientos de carretillas elevadoras
Accionamientos de velocidad variable de CA
Convertidores estáticos para accionamientos de motores de CC
Aplicaciones alimentadas por batería
Sistemas de alimentación ininterrumpida (UPS)
Fuentes de alimentación conmutadas (SMPS)
Fuentes de alimentación para aplicaciones de soldadura
| Tipo de núcleo | Núcleo cerrado |
| Tipo de entrada | CA, CC |
| Tipo de salida | Instantánea |
| Corriente nominal de entrada (valor eficaz) | 200A-800A |
| Corriente nominal de salida | 2,5 ± 1,25 V |
| Exactitud | 1 % |
| Tensión de alimentación | +5 V |
| Tipo de conexión | Pines |
| Tipo de montaje | Placa de circuito impreso |
Sensor de efecto Hall de núcleo partido para medir corrientes de CA y CC de 20 A a 200 A, con salida de tensión ratiométrica. Adecuado para sistemas integrados y de supervisión.
