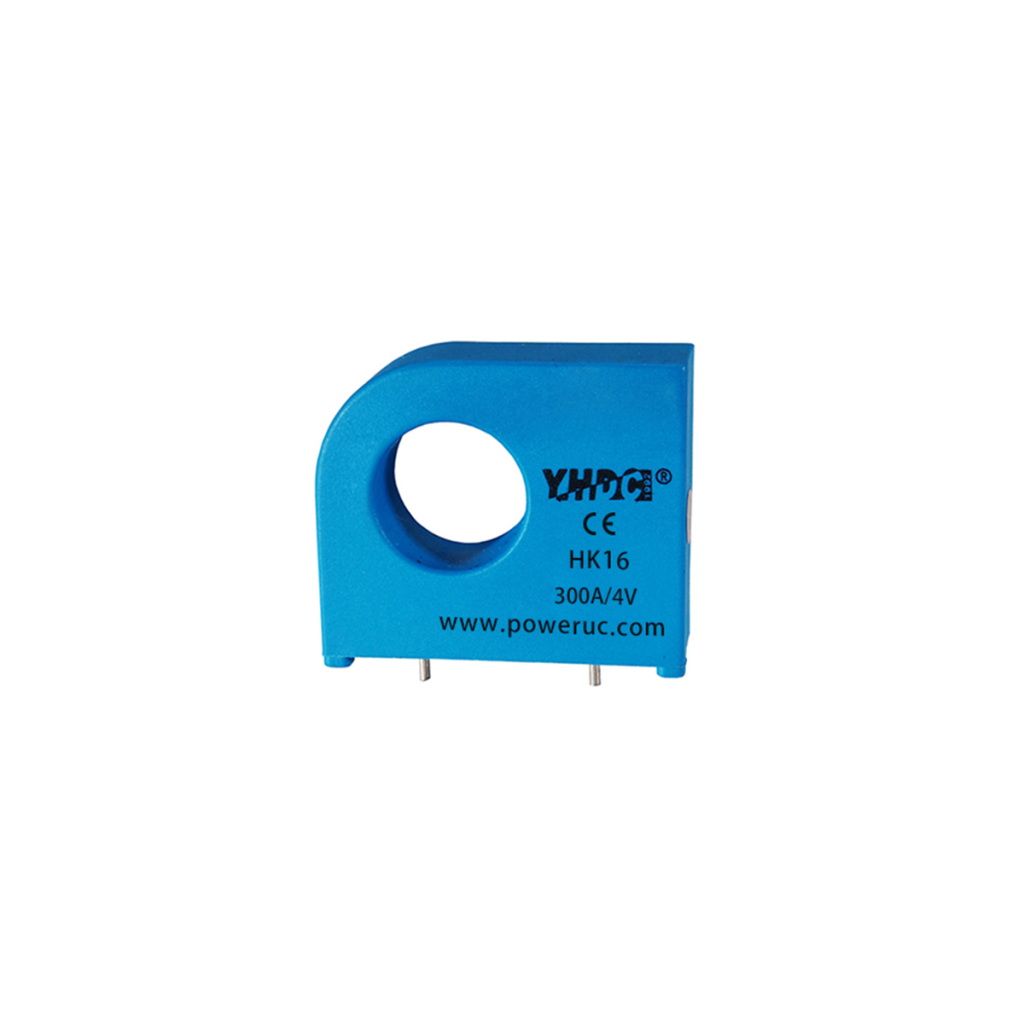

HK16

Los sensores de corriente HK(S)16 permiten medir corrientes de CC, CA y pulsadas con valores nominales de 50 a 400 A RMS, y proporcionan aislamiento galvánico entre los circuitos primario y secundario.

Esta familia comprende siete modelos distintos. Todos tienen un diseño compacto que permite montarlos en una placa de circuito impreso en una superficie de solo 4,3 cm² (con una altura de 34 mm) y cuentan con una abertura de 16 mm de diámetro. Ofrecen salida de tensión y funcionan con alimentación simétrica de ±12 a ±15 V o alimentación de +5 V.

Los componentes electrónicos HKB(S)16 de esta familia de productos están equipados con una barra colectora primaria.

Los sensores de corriente HK(S)16 utilizan tecnología de efecto Hall de lazo abierto y son adecuados para diversas aplicaciones industriales.

Introducción

Principio de medición por efecto Hall
Aislamiento galvánico entre los circuitos primario y secundario
Tensión de aislamiento de 2500 V
Bajo consumo de energía
Amplio rango de alimentación: ±12 … 15 V/+5V
Carcasa de plástico aislante conforme a UL 94-V0
La serie HKB(S)16 incorpora una barra colectora primaria

Características

Tamaño reducido y ahorro de espacio
Un único diseño para un amplio rango de corrientes nominales
Alta inmunidad a las interferencias externas

Aplicaciones

Variadores de velocidad de CA y accionamientos de servomotores
Convertidores estáticos para accionamientos de motores de CC
Aplicaciones alimentadas por batería
Sistemas de alimentación ininterrumpida (UPS)
Fuentes de alimentación conmutadas (SMPS)
Fuentes de alimentación para aplicaciones de soldadura
