Transformadores de corriente de núcleo partido

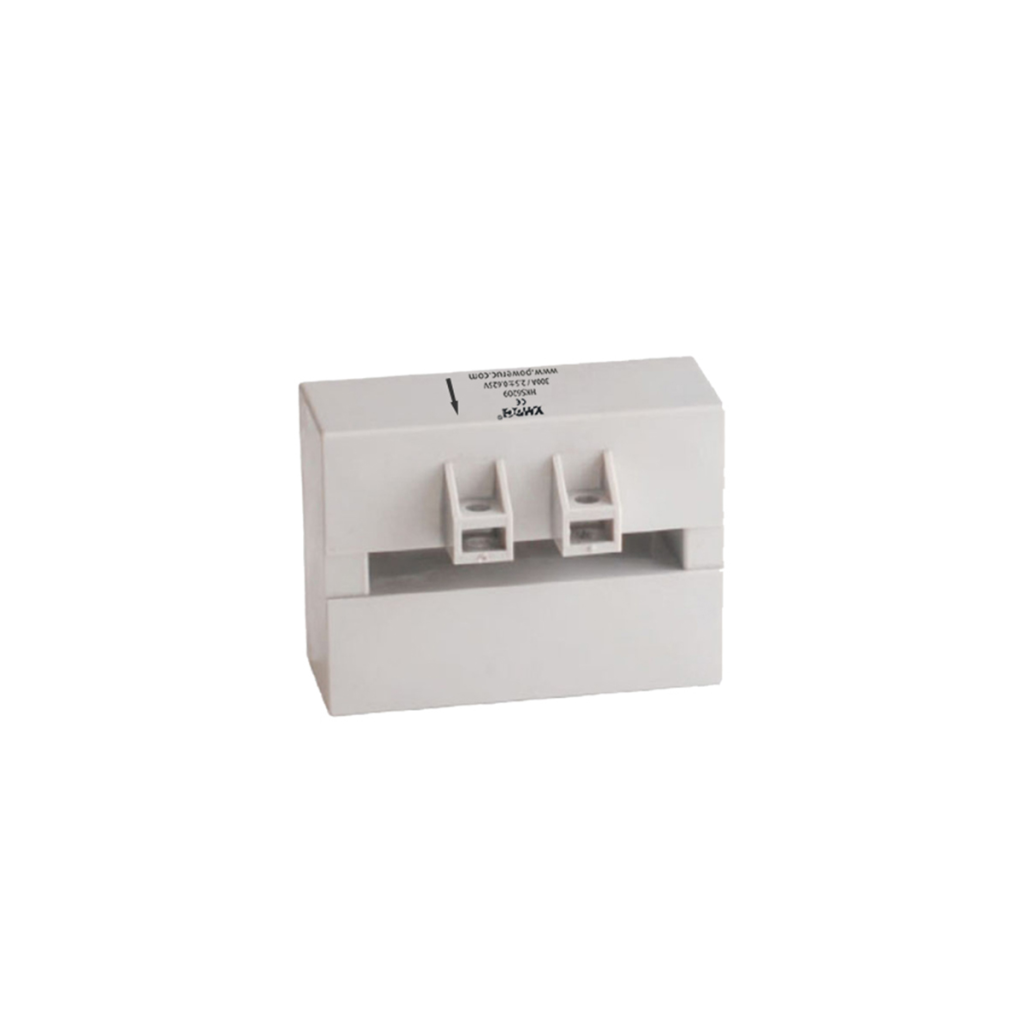

La familia HKS6209 está compuesta por sensores de corriente de efecto Hall de lazo abierto que miden corrientes de CC, CA y pulsadas, con aislamiento galvánico entre los circuitos primario y secundario.
Ofrecen una salida de tensión instantánea de ±4 V o 2,5 ± 0,625 V, alimentación bipolar de ±15 V o alimentación única de +5 V y un ancho de banda de CC a 25 kHz. Los sensores de corriente HKS6209 se montan en panel.
Sensor de corriente de lazo abierto basado en el principio de medición por efecto Hall
Carcasa de plástico aislante conforme a UL 94-V0
Instalación sencilla
Bajo consumo de energía
Tamaño reducido y ahorro de espacio
Un único diseño para un amplio rango de corrientes nominales
Alta inmunidad a las interferencias externas
Variadores de velocidad de CA y accionamientos de servomotores
Convertidores estáticos para accionamientos de motores de CC
Aplicaciones alimentadas por batería
Sistemas de alimentación ininterrumpida (UPS)
Fuentes de alimentación conmutadas (SMPS)
Fuentes de alimentación para aplicaciones de soldadura
| Tipo de núcleo | Núcleo cerrado |
| Tipo de entrada | CA, CC |
| Tipo de salida | Instantánea |
| Corriente nominal de entrada (valor eficaz) | 200 A-800 A |
| Corriente nominal de salida | 2.5±0.625V |
| Exactitud | 1 % |
| Tensión de alimentación | 5V |
| Tipo de conexión | Conector rápido |
| Tipo de montaje | Placa |
Sensor de efecto Hall de núcleo partido para medir corrientes de CA y CC de 20 A a 200 A, con salida de tensión ratiométrica. Adecuado para sistemas integrados y de supervisión.
