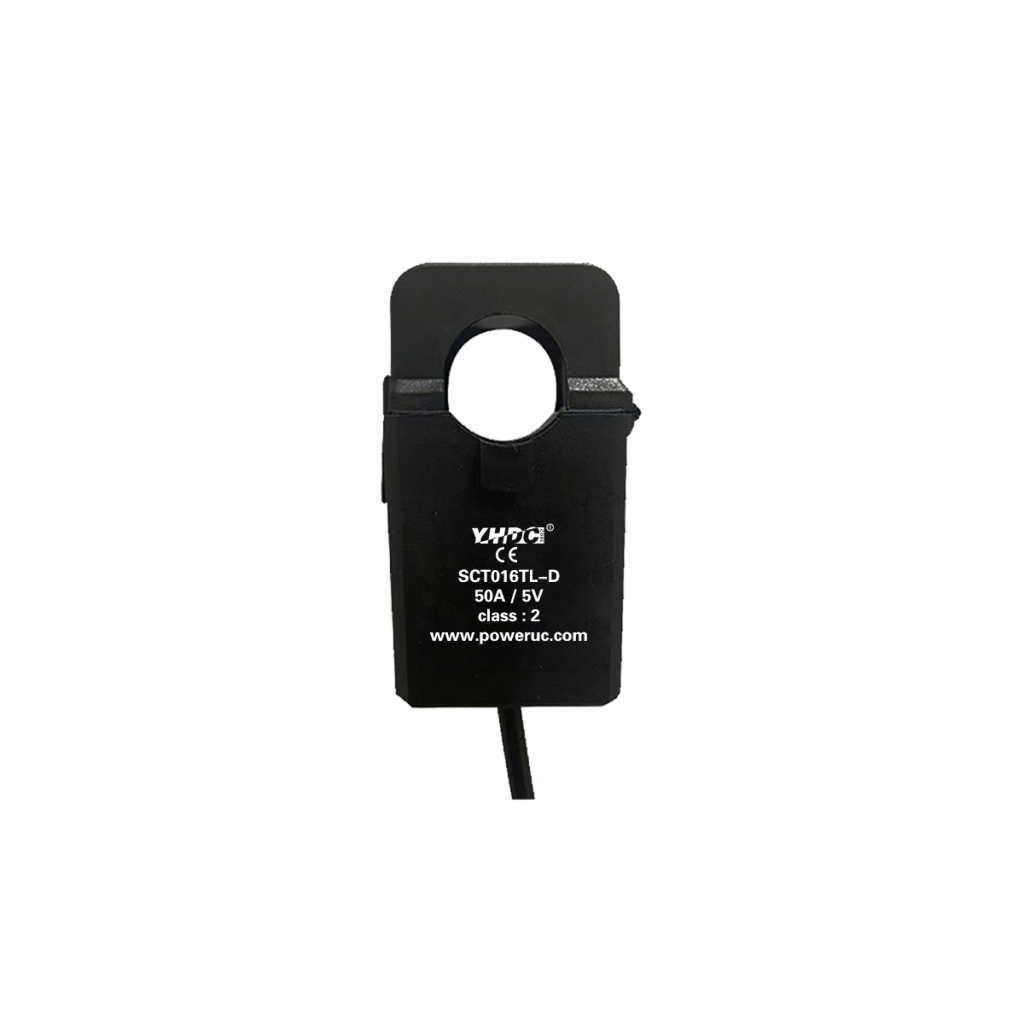

SCT016TL-D

Los transformadores de corriente de núcleo partido suelen instalarse en líneas eléctricas o equipos de alta corriente, y entregan las señales de corriente medidas a los usuarios para medición de monitoreo o protección.

Introducción:

Los transformadores de corriente de núcleo partido tipo SCT016TL-D de la marca YHDC han sido diseñados específicamente para ser TC pequeños y fáciles de abrir. Separación galvánica entre el circuito primario de corriente CA y el circuito secundario de salida de 0-5 V CC. La ventaja de un transformador de corriente de núcleo partido es que puede colocarse fácilmente en posición sin alterar ni desconectar los cables principales que está monitoreando.

Características:

• Hebilla de bloqueo de seguridad
• Instalación sencilla
• Salida por cable
• Autoalimentado
• Abertura de detección de ⌀16 mm para medición sin contacto

Índice técnico:

• Tipo de montaje: colgante libre (en línea)
• Material del núcleo: acero al silicio laminado
• Temperatura de funcionamiento: -25℃ ~ +60℃
• Temperatura de almacenamiento: -30℃ ~ +90℃
• Rango de frecuencia: 50Hz-1KHz
• Rigidez dieléctrica: Entrada (conductor desnudo)/Salida CA 800V/1min 50Hz Salida/Carcasa CA 3.5KV/1min 50Hz

Aplicaciones:

Control remoto de la medición de corriente distribuida por PLC para procesos en sistemas SCADA.
Tendencia de carga para monitorear motores críticos (compresor, combustible, etc.) y otras cargas de hasta 150A.
Conexión conveniente a submedidores de consumo eléctrico para monitoreo de energía.
