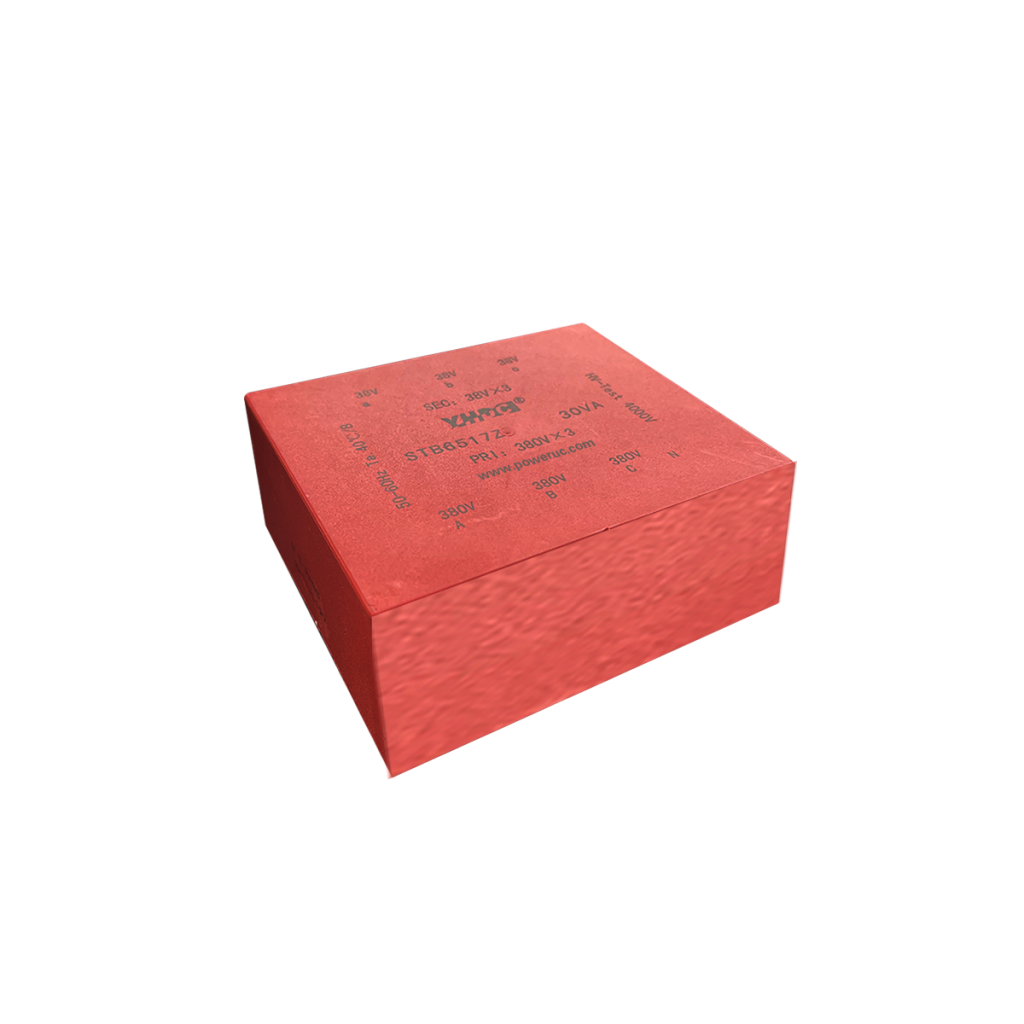

STB6517Z

Características:

•Hilo de cobre monocristalino esmaltado

•Núcleo de hierro de alta calidad – H18/0.35 (recocido)
•Plástico técnico PBT, respetuoso con el medio ambiente e ignífugo; temperatura de deformación de 120
grados
•Sellado al vacío, envejecimiento a 100 ℃ durante 6 horas, vida útil de 20 años,
alta rigidez dieléctrica
•Estructura adecuada, instalación sencilla, bajo nivel de ruido, alta resistencia a los terremotos,
hermético y resistente a la humedad

Características técnicas habituales:

•Material del núcleo: chapa de acero al silicio
•Clase de aislamiento térmico: B (130 ℃)
•Temperatura de funcionamiento: -30℃～+40℃
•Rango de frecuencia: 50Hz～60Hz
•Propiedades ignífugas: UL94-V0
•Ensayo de tipo: primario/secundario, 3.5KV máx. CA/1min 5mA (no se recomienda someter las muestras destinadas a uso normal
a ensayos destructivos)
Ensayo de fábrica: primario/secundario, 3.5KV máx. CA/1s 5mA

*Formato de pedido: conexión en estrella/modelo + potencia + tensión de entrada (tensión de fase/tensión de línea) *3 + tensión
de salida (tensión de fase/tensión de línea) *3
Ejemplo: conexión en estrella
STB6517Z 30VA/400V (línea)*3/110V (línea)*3
Conexión en triángulo/modelo + potencia + tensión de entrada *3 + tensión de salida *3
Ejemplo: conexión en triángulo
*Se pueden personalizar otras conexiones
STB6517Z 30VA/400V*3/110V*3
Conexión híbrida/modelo + potencia + tensión de entrada *3 + tensión de salida *3
Ejemplo: conexión estrella/triángulo STB6517Z 30VA/400V (línea)*3/110V*3
*Para la conexión en estrella debe indicarse si la tensión es de fase o de línea; en las conexiones en triángulo y con devanados independientes no es necesario indicarlo
