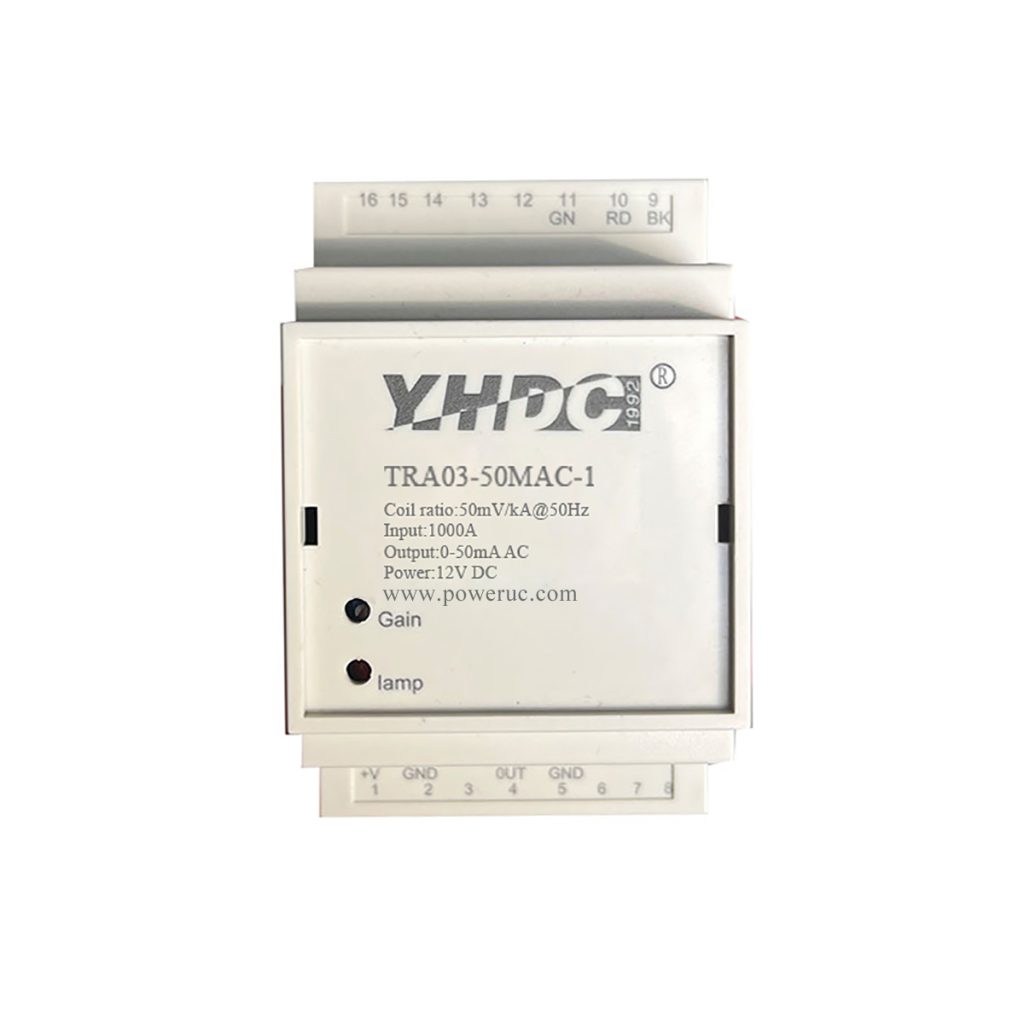

Integrador de bobina Rogowski TRA03

TRA03 1 A sensor de corriente de bobina Rogowski/transformador de corriente

La combinación de bobina Rogowski e integrador permite compensar un desfase de 90° y la respuesta en frecuencia, de modo que la salida de la bobina Rogowski esté en fase con la corriente primaria y sea independiente de la frecuencia, lo que amplía sus aplicaciones. El integrador de corriente monofásico TRA03 con bobina Rogowski sustituye a un transformador de corriente (TC) y es ligero, flexible y fácil de instalar. Puede proporcionar corrientes instantáneas de salida normalizadas para la industria de 0-30 mA, 0-50 mA y 0-1 A, como el secundario de un TC, proporcionales a la corriente primaria medida.

Entre sus características se incluyen:

Medición con aislamiento completo
Carcasa de plástico aislante, UL94-V0
Certificación CE y conformidad con RoHS III
Montaje en carril DIN
Tamaño compacto

Aplicaciones:

Horno de arco
Calidad de la energía
Supervisión y control de la energía
Aplicable a contadores electrónicos de energía

Características y ventajas de las bobinas Rogowski

Diseño de núcleo de aire: a diferencia de los transformadores de corriente tradicionales de núcleo de hierro, las bobinas Rogowski carecen de núcleo magnético y no se saturan, por lo que pueden medir corrientes extremadamente altas sin distorsión.
Flexibilidad: la mayoría de las bobinas Rogowski son flexibles y pueden abrirse sin desconectar los conductores, lo que facilita una instalación sin intervenir en el circuito; además, son ligeras y económicas de transportar.
Amplio ancho de banda: permiten medir con precisión corrientes con componentes de alta frecuencia o que cambian rápidamente, como las producidas por rayos o transitorios de conmutación.
