Bobina Rogowski RFSY

Transformadores de corriente flexibles con bobina Rogowski RFSY

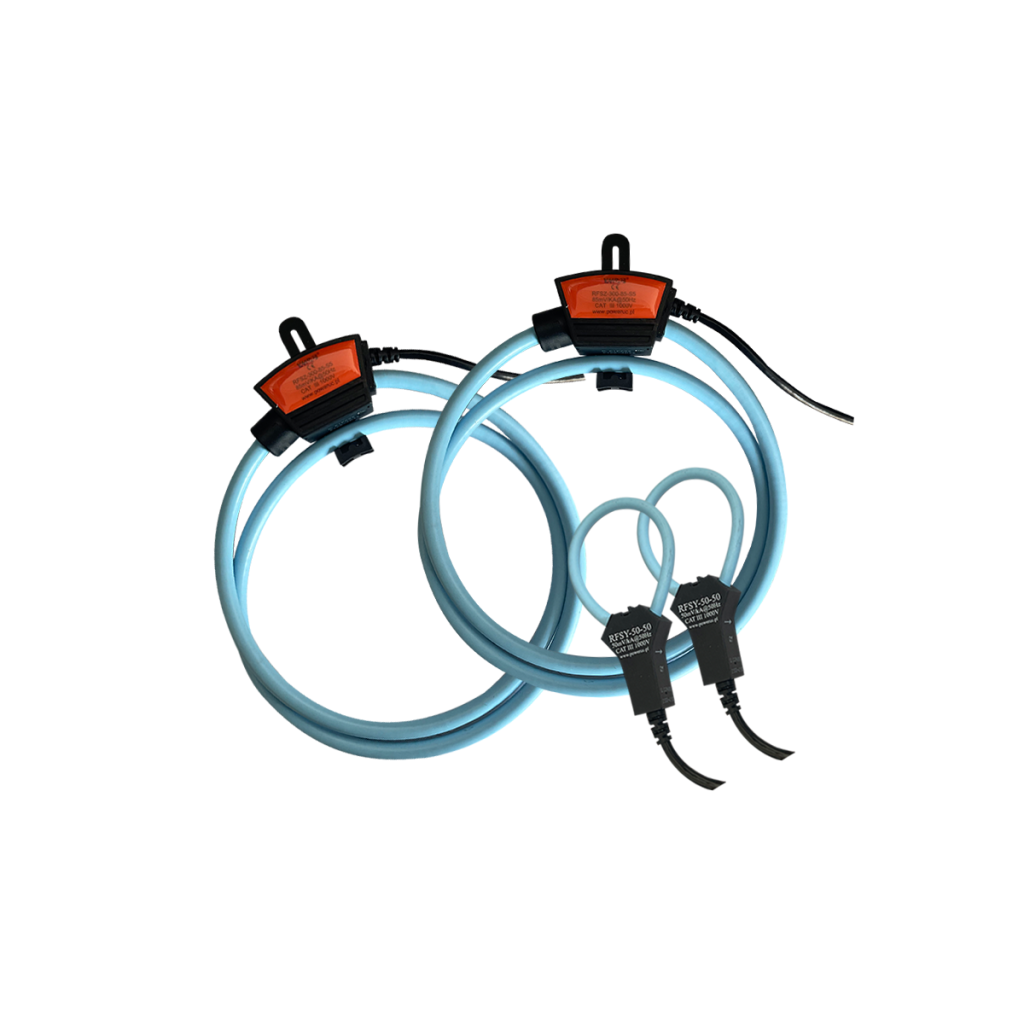

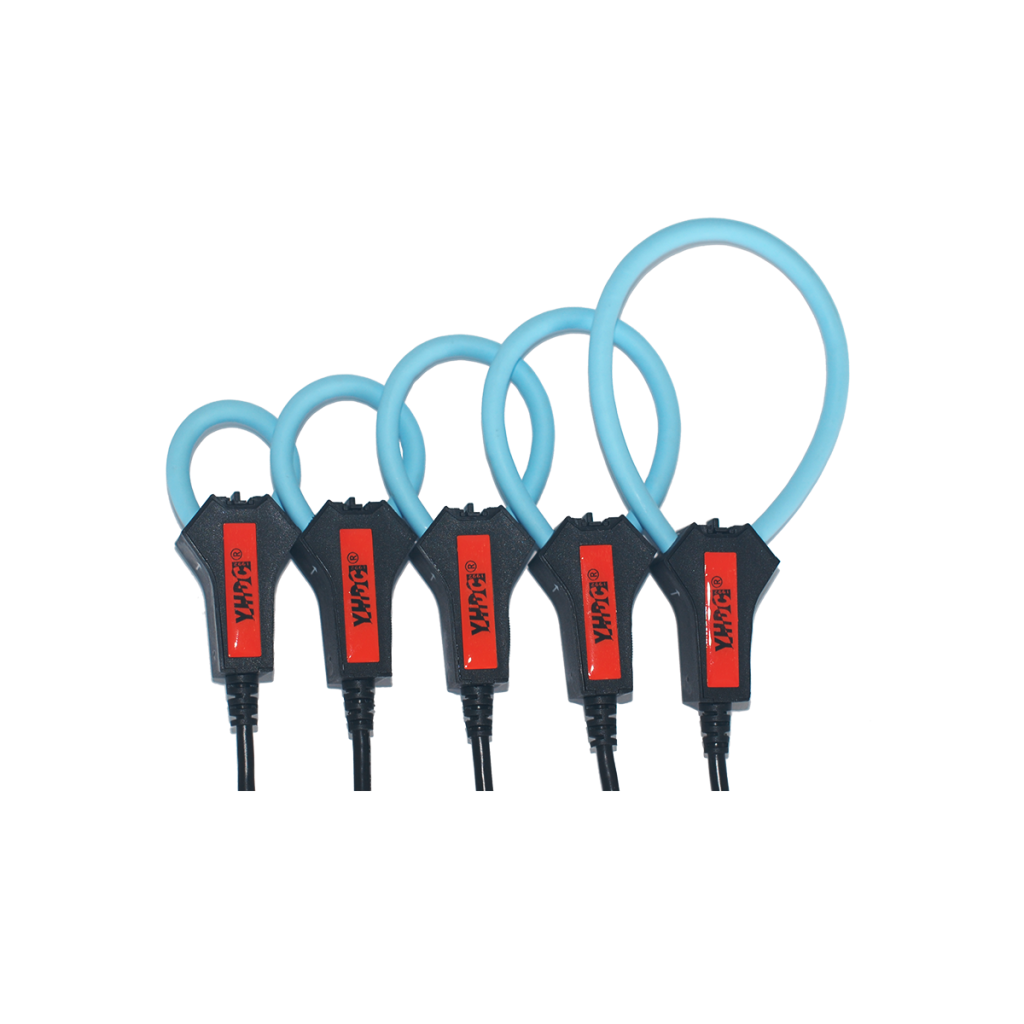

La serie RFSY comprende sensores de corriente flexibles basados en el principio de la bobina Rogowski. Son compactos, ligeros y fáciles de instalar, y
se ofrecen en distintos tamaños. También pueden fabricarse a medida para pedidos especiales. No presentan saturación magnética
y cuentan con una capa de apantallamiento que reduce la influencia de los campos magnéticos externos. Esto permite realizar mediciones estables
desde corrientes bajas hasta cientos de kA. La bobina Rogowski flexible es una solución muy práctica para medir corriente,
especialmente en la supervisión de corriente y la modernización de instalaciones eléctricas. Puede utilizarse en muchos casos en los que un transformador de corriente
convencional (TC) no puede instalarse, o sustituirlo. Los sistemas que utilizan chips ADC (ADS131M04) o circuitos integrados de medición de energía (ADE7753)
compatibles con el principio de la bobina Rogowski ofrecen ventajas adicionales.

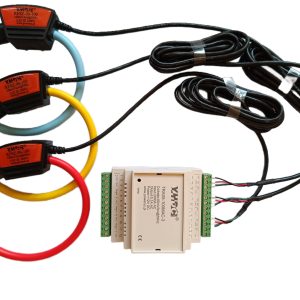

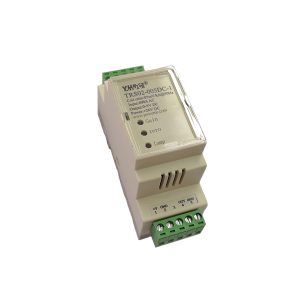

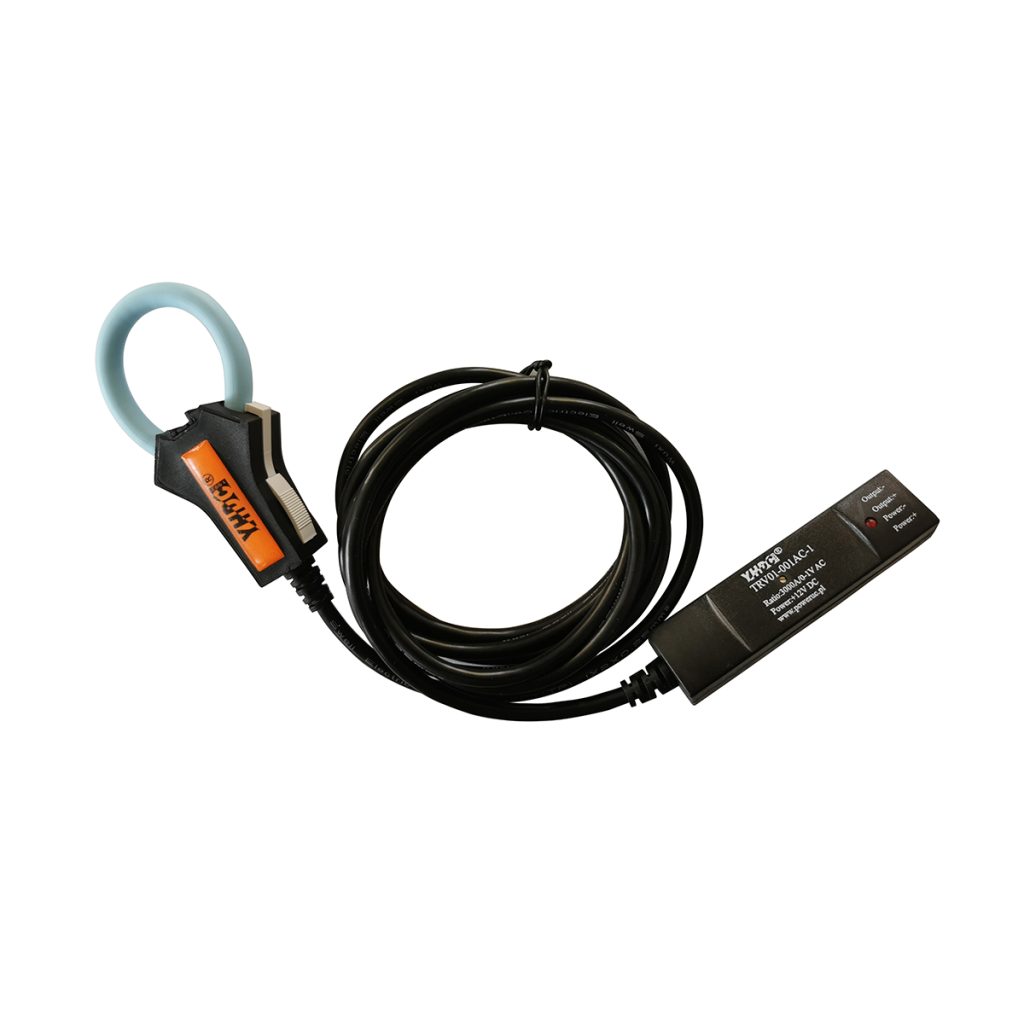

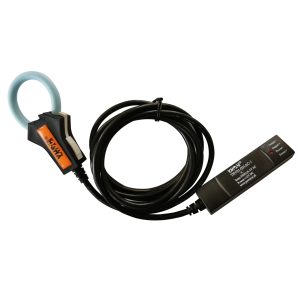

Ofrecemos integradores de 4-20mA CC, 0-5V CC, 0-100mA CA, 0-1A CA y 333mV CA, entre otros, para distintas aplicaciones.

Introducción

Medición aislada CAT III y CAT IV
Carcasa de plástico aislante conforme a UL 94-V0
Cumple los requisitos de CE y RoHS III
Grado de protección IP67

Características

Ligera, flexible y fácil de instalar
Amplio ancho de banda
Sin histéresis ni saturación
El circuito secundario abierto no supone un peligro
Excelente linealidad
Disponible en varios tamaños personalizables

Aplicaciones

Instrumentos de medición e instrumentos de laboratorio
Sistemas de supervisión de energía
Industria metalúrgica
Medición del rizado de CC
Supervisión de armónicos y transitorios
Sensores para medidores y analizadores de potencia

¿Qué es una bobina Rogowski?

La bobina Rogowski, también denominada sensor diferencial de corriente, es una bobina circular «hueca» que se coloca alrededor del conductor para que el
campo magnético alterno generado por la corriente induzca una tensión en ella. La bobina es, en realidad, un transformador acoplado
al conductor sometido a medición. La tensión que sale directamente de la bobina es proporcional a la velocidad de cambio de la corriente; por ejemplo,
a 50 Hz/1 kA, Vout=100 mV, y a 60 Hz/1 kA, Vout=100*(60/50)=120 mV. Para obtener la forma de onda o un valor de corriente
independiente de la frecuencia, también se necesita un circuito integrador que compense el desfase de 90° y realice la
ecualización de frecuencia.
