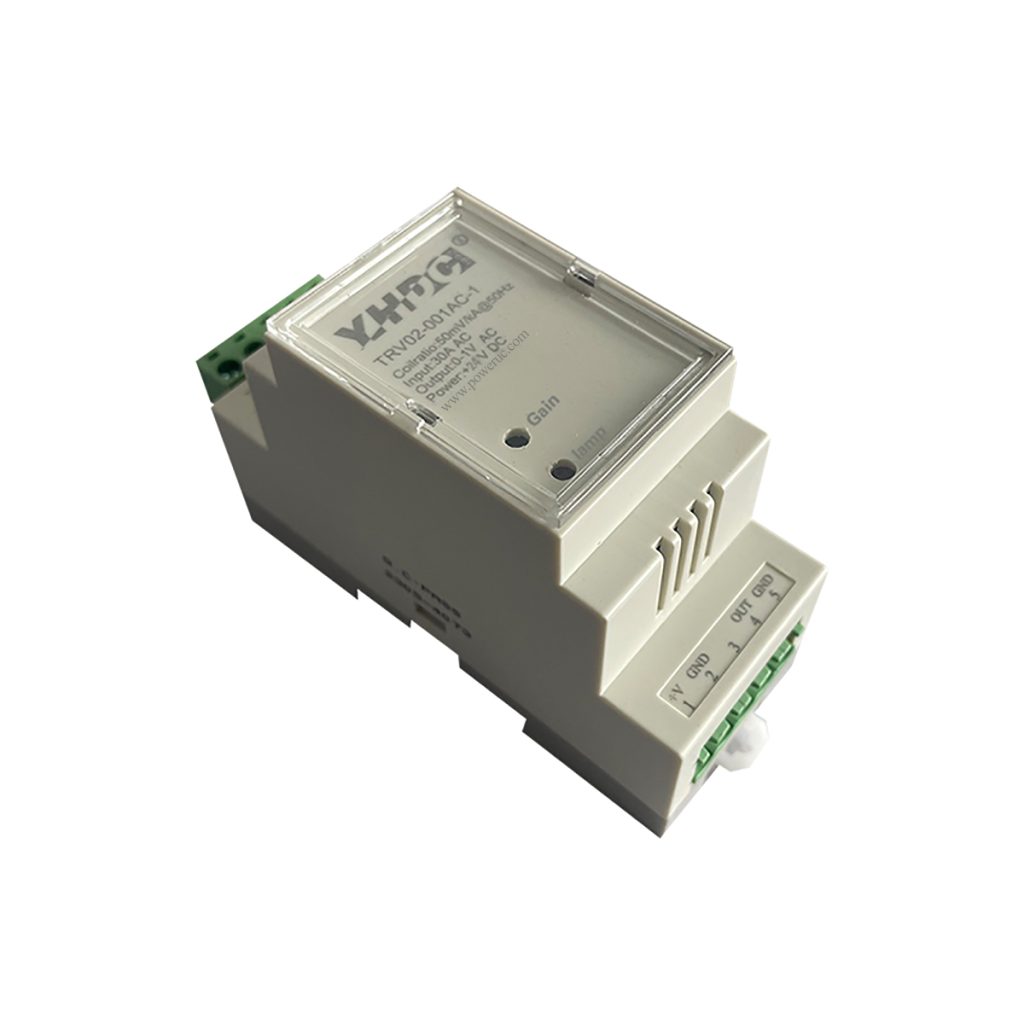

Integrador de bobina Rogowski TRV02

TRV02, sensor de corriente con bobina Rogowski y salida de tensión instantánea

La combinación de la bobina Rogowski y el integrador permite compensar un desfase de 90° y equilibrar la respuesta en frecuencia, de modo que la salida de la bobina Rogowski está en fase con la corriente primaria y es independiente de la frecuencia, lo que la hace adecuada para más aplicaciones. Los integradores de la serie TRV02 proporcionan una tensión instantánea proporcional a la corriente primaria y suelen utilizarse con analizadores de potencia, osciloscopios, amperímetros, registradores de datos, tarjetas de adquisición de datos y otros dispositivos.

Entre sus características se incluyen:

Medición con aislamiento completo
Carcasa de plástico aislante, UL94-V0
Certificación CE y conformidad con RoHS III
Montaje en carril DIN
Tamaño compacto

Aplicaciones:

Analizadores de potencia
Osciloscopios
Registradores de datos
Tarjetas de adquisición de datos
Amperímetros

¿Qué es la bobina Rogowski?

La bobina Rogowski también se denomina sensor de corriente diferencial. Es una bobina toroidal de «núcleo de aire» que rodea un conductor; el campo magnético alterno generado por la corriente induce una tensión en la bobina. En realidad, la bobina es un inductor mutuo acoplado al conductor que se mide, y la tensión que sale directamente de ella es proporcional a la velocidad de variación de la corriente. Por ejemplo: a 50 Hz/1 kA, Vout = 85 mV; a 60 Hz/1 kA, Vout = 85 × 60/50 = 102 mV. Para obtener una forma de onda de corriente o un valor de corriente independiente de la frecuencia, es necesario añadir un circuito integrador que compense un desfase de 90° y equilibre la respuesta en frecuencia.
