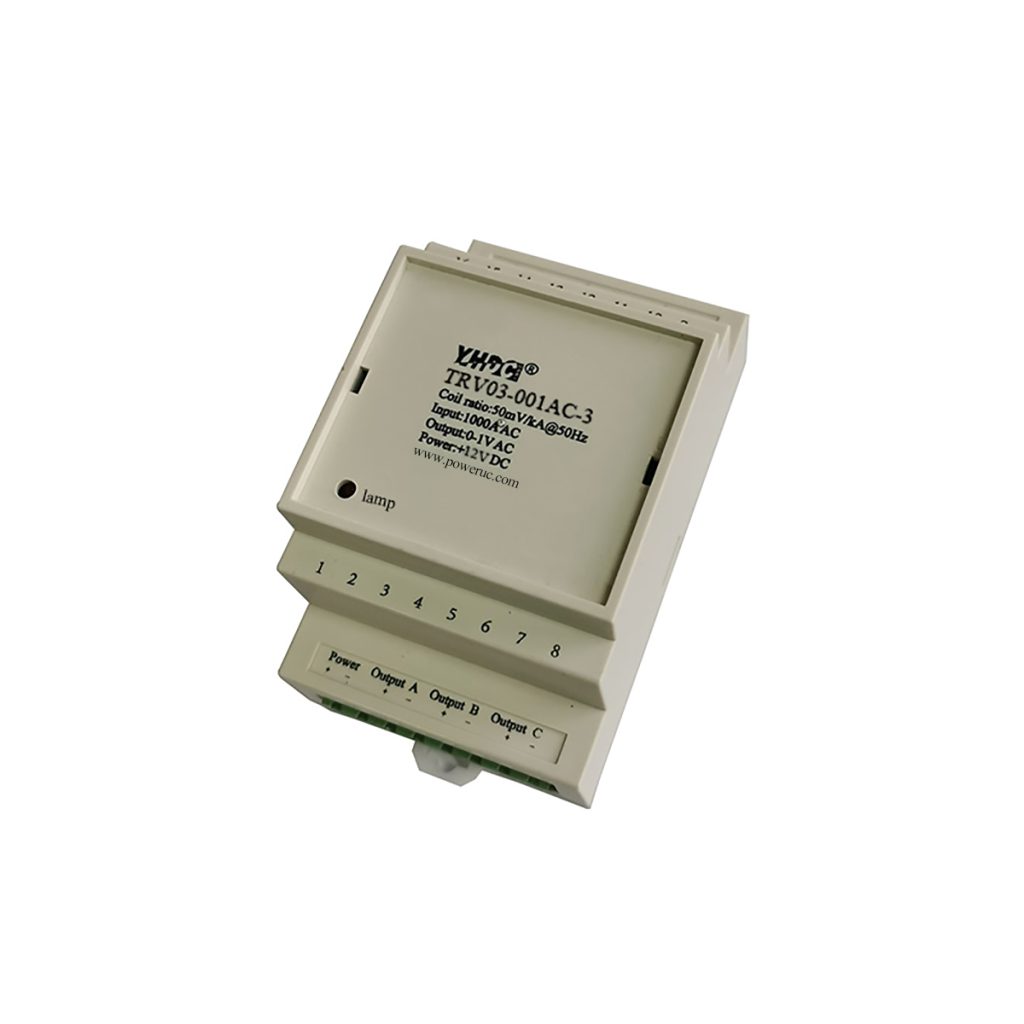

Integrador de bobina Rogowski TRV03

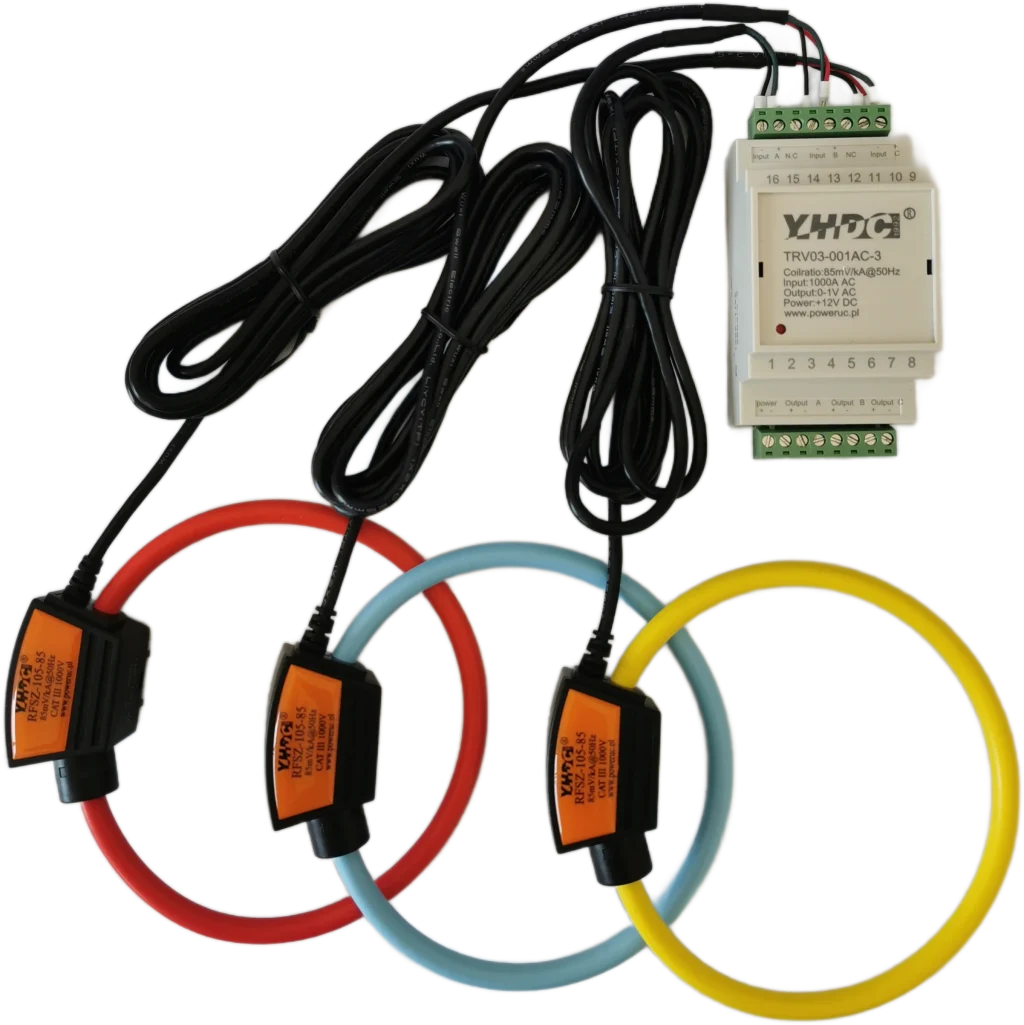

TRV03, sensor de corriente trifásico con bobina Rogowski y salida de 0-5 V de valor eficaz

La combinación de la bobina Rogowski y el integrador permite compensar un desfase de 90° y equilibrar la respuesta en frecuencia, de modo que la salida de la bobina Rogowski está en fase con la corriente primaria y es independiente de la frecuencia, lo que la hace adecuada para más aplicaciones. El integrador trifásico de la serie TRV03 proporciona una tensión instantánea proporcional a la corriente primaria (0-333 mV, 0-1 V, 0-5 V y 0-10 V) y suele utilizarse con analizadores de potencia, osciloscopios, amperímetros, registradores de datos, tarjetas de adquisición de datos y otros equipos.

Entre sus características se incluyen:

Medición con aislamiento completo
Carcasa de plástico aislante, UL94-V0
Certificación CE y conformidad con RoHS III
Montaje en carril DIN
Tamaño compacto

Aplicaciones:

Analizadores de potencia
Osciloscopios
Registradores de datos
Tarjetas de adquisición de datos
Amperímetros

¿Qué es la bobina Rogowski?

La bobina Rogowski también se denomina sensor de corriente diferencial. Es una bobina toroidal de «núcleo de aire» que rodea un conductor; el campo magnético alterno generado por la corriente induce una tensión en la bobina. En realidad, la bobina es un inductor mutuo acoplado al conductor que se mide, y la tensión que sale directamente de ella es proporcional a la velocidad de variación de la corriente. Por ejemplo: a 50 Hz/1 kA, Vout = 85 mV; a 60 Hz/1 kA, Vout = 85 × 60/50 = 102 mV. Para obtener una forma de onda de corriente o un valor de corriente independiente de la frecuencia, es necesario añadir un circuito integrador que compense un desfase de 90° y equilibre la respuesta en frecuencia.
